SKYJET Kabeleinblasmaschine

1 Juli 2023
Veröffentlicht durch: Cable Blowing Machines
Kategorien:

SKYJET Kabeleinblasmaschine

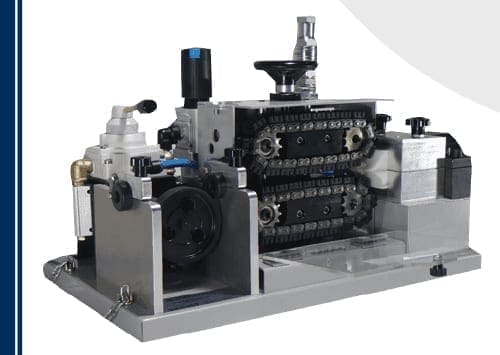

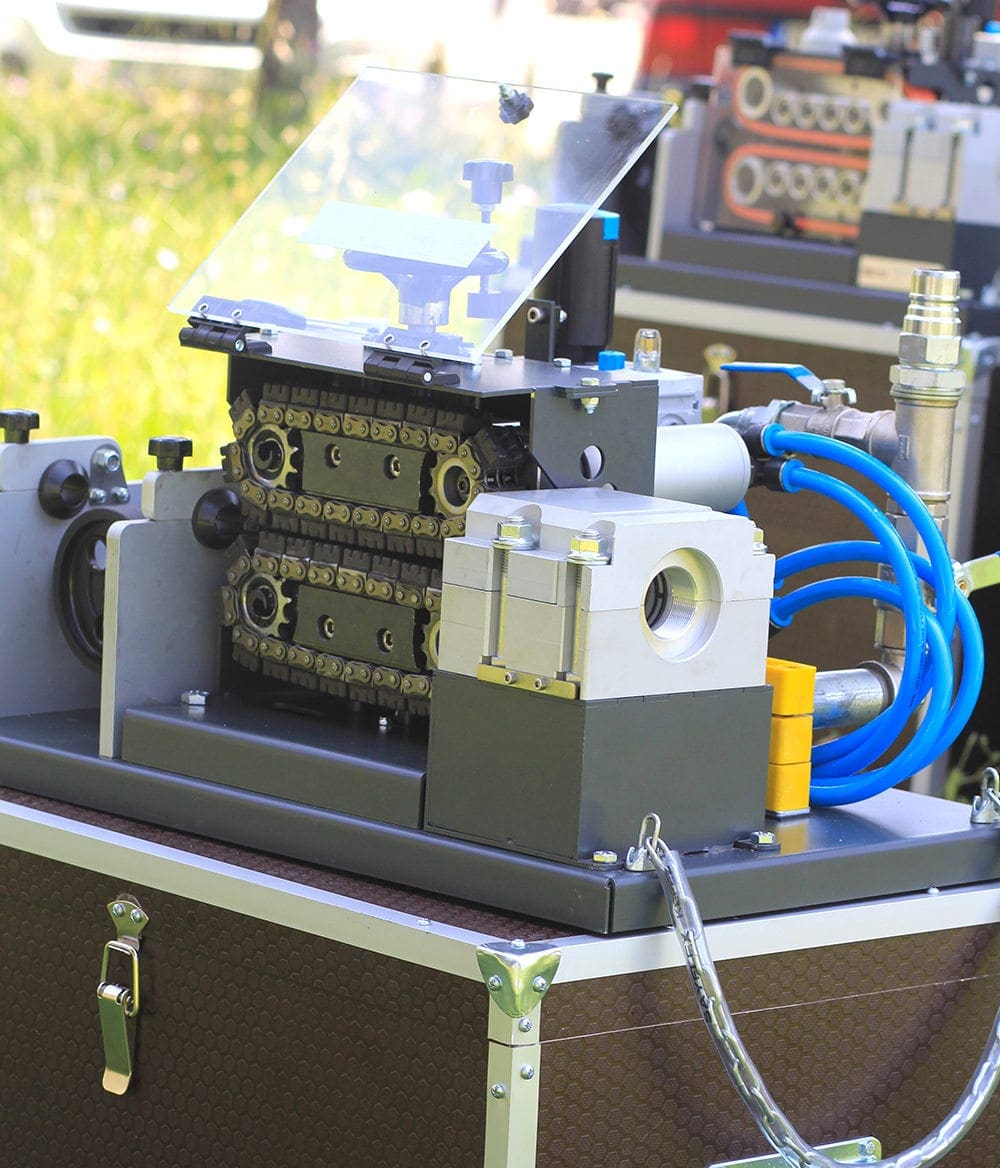

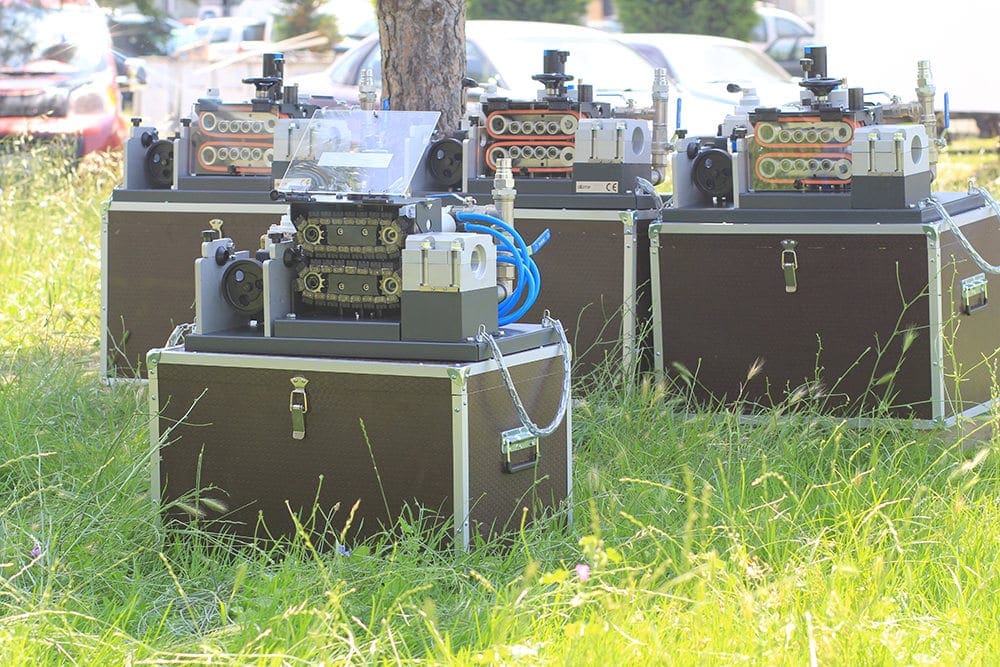

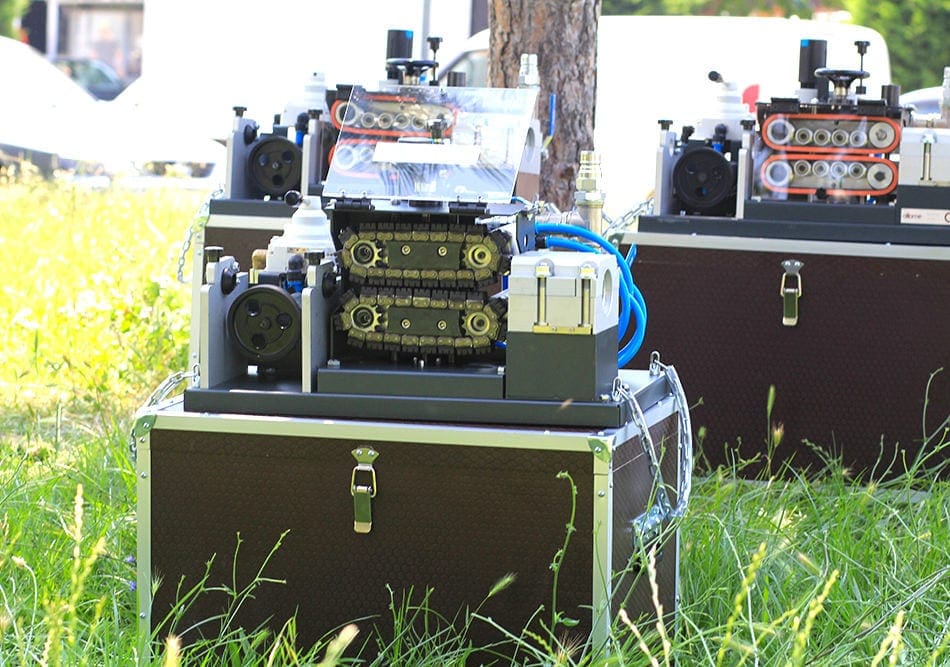

SkyJET ist eine Maschine zum Einblasen von Glasfaserkabeln in HDPE-Rohre. Es enthält zwei pneumatische Luftmotoren. Diese Motoren arbeiten mit Hochdruckluft. Daher müssen Sie lediglich einen Luftkompressor verwenden, um die Glasfaserkabel in das HDPE-Rohr einzublasen.

Empfohlener Mindestluftdruck 12 bar / 10m³ / min. (40 mm HDPE-Rohr)
Vergessen Sie nicht, dass der empfohlene Luftdruck in direktem Zusammenhang mit dem Durchmesser Ihres HDPE-Rohrs steht. Aus diesem Grund ist die Menge an Luft, die Sie verwenden, von großer Bedeutung. Für den langen Kabeleinzug ist ein hoher Druck und eine hohe Luftströmungsgeschwindigkeit erforderlich.
Wenn Sie sich nicht sicher sind, welchen Kompressor Sie verwenden werden, können Sie detaillierte Informationen bei Ihrem Vertriebsmitarbeiter einholen.

40 mm Rohrdurchmesser für SkyJET

Die Standard-SkyJET-Maschine wird für Rohrdurchmesser von 40 mm hergestellt. Regelteile werden für Rohrdurchmesser kleiner oder größer 40 mm hergestellt. In Fällen, in denen der Rohrdurchmesser mehr als 40 mm beträgt, werden Rohrverschraubungen entsprechend dem gewünschten Leitungsverbindungsdurchmesser an der Abgangsdose angebracht.
Bei Ihrer Bestellung müssen Sie uns Ihren Rohrdurchmesser mitteilen.

Einfache Operation

Alle für die Glasfaserkabelinstallation erforderlichen Teile und Geräte werden mit der Maschine geliefert. SkyJET bezieht seine Energie vom Luftkompressor und überträgt sie an die Luftmotoren. Auf diese Weise benötigen Sie keine zusätzliche Stromversorgung. Sie müssen lediglich den Kompressoradapter an der Maschine montieren. Diese Adapter werden als Bausatz mit der Maschine geliefert. Darüber hinaus werden Kompressor-Anschlussvorrichtungen kostenlos mit der Maschine geliefert.

Standard-Kabel- und Rohrgrößen

Standardmäßige Kabel- und Rohrgrößen, die in der SkyJET- Kabeleinblasmaschine verwendet werden

Standard-HDPE-Rohrgrößen: 12 mm, 14 mm, 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm
(Zu jedem Kabeldurchmesser sind auch Kabelunterlagen und Muttern angegeben.)

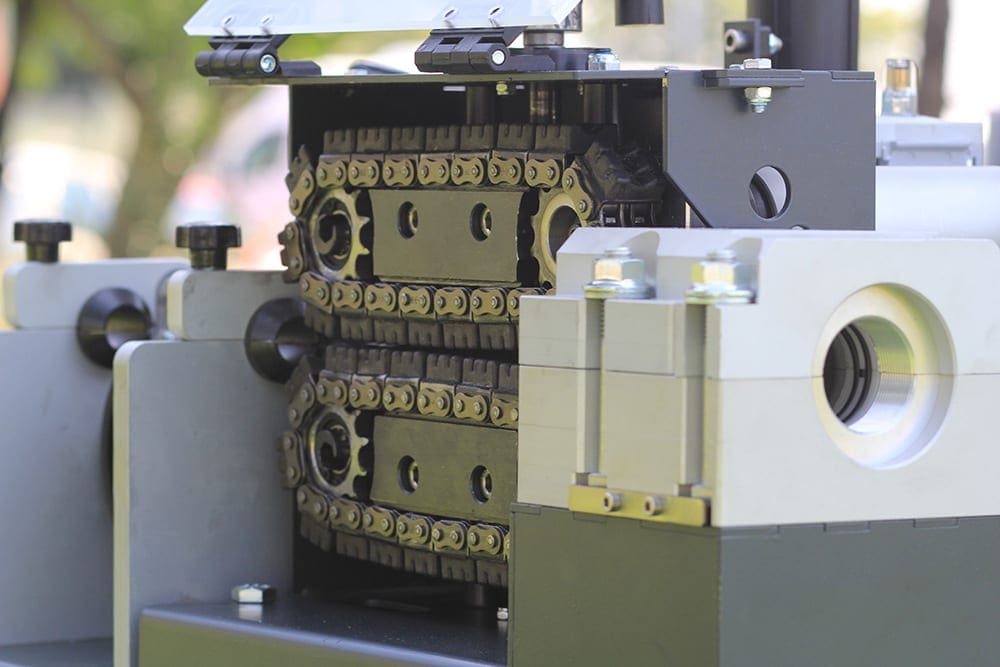

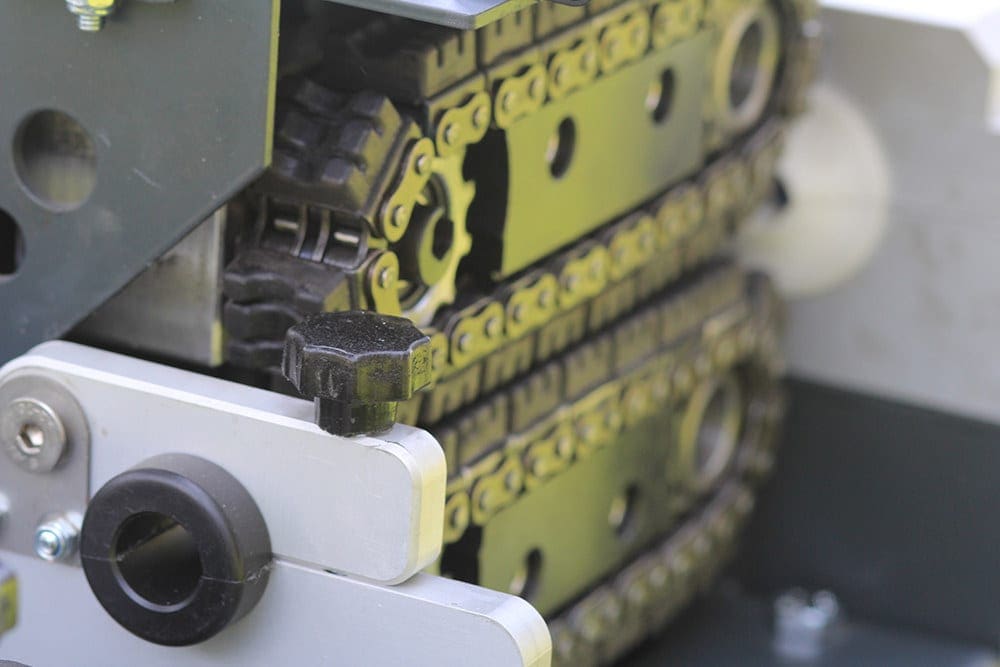

Es gibt 4 Kettensätze für Kabeldurchmesser.
6mm-8mm Kettensatz
9mm-13mm Kettensatz
14-mm-18-mm-Kettensatz und 19-mm-24-mm-Kettensatz

HDPE-Rohrabmessungen

HDPE-Rohrgrößen: 20 mm-25 mm-32 mm-40 mm-50 mm-63 mm

Sollten Sie einen Rohrdurchmesser zwischen diesen Maßen haben, benachrichtigen Sie bitte unseren Vertriebsmitarbeiter.

Bitte kontaktieren Sie uns für weitere Informationen oder eine Bestellung.

Allgemeine Funktionen von SkyJET

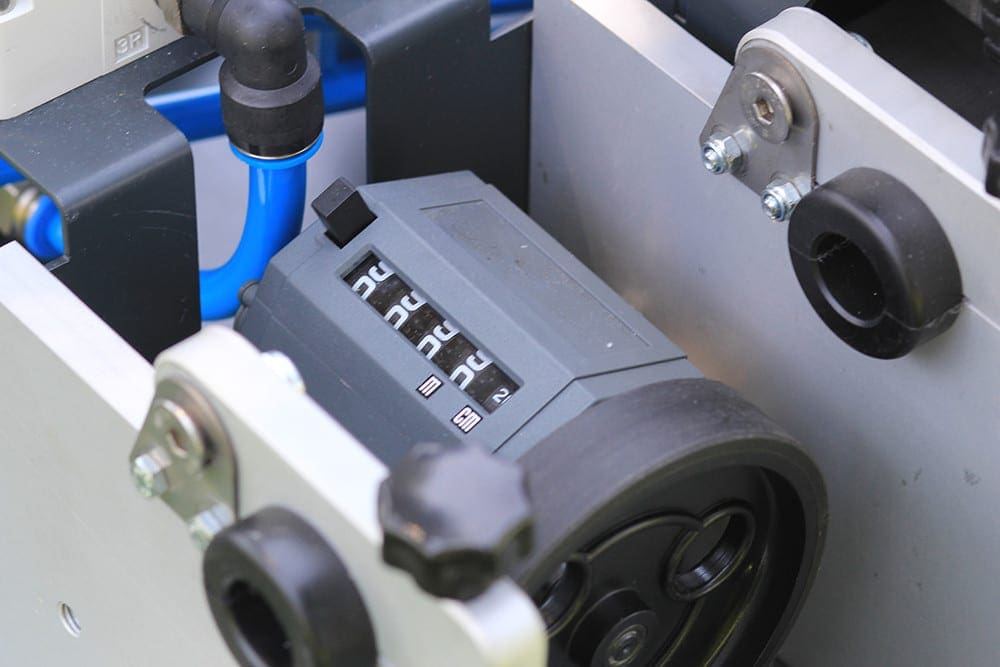

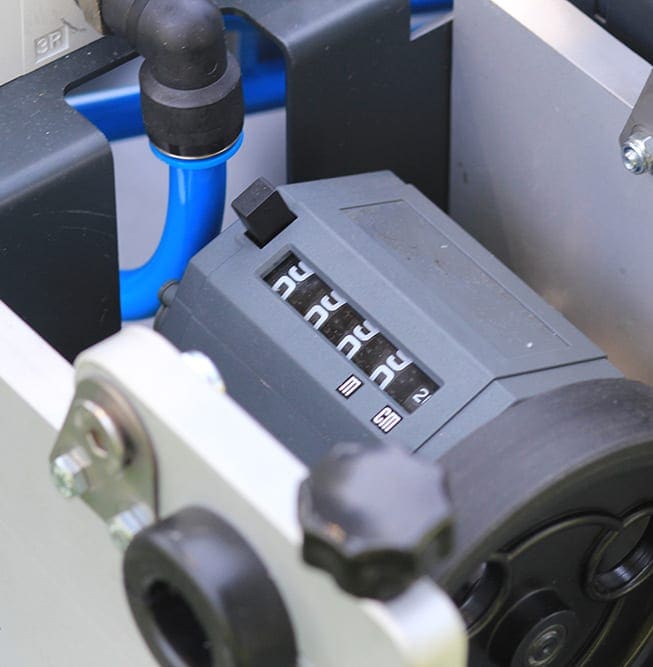

• Mechanischer Meterzähler, der rauen Wetterbedingungen standhält .
• Kabelschieber Zwei gleichzeitige pneumatische Luftmotoren.

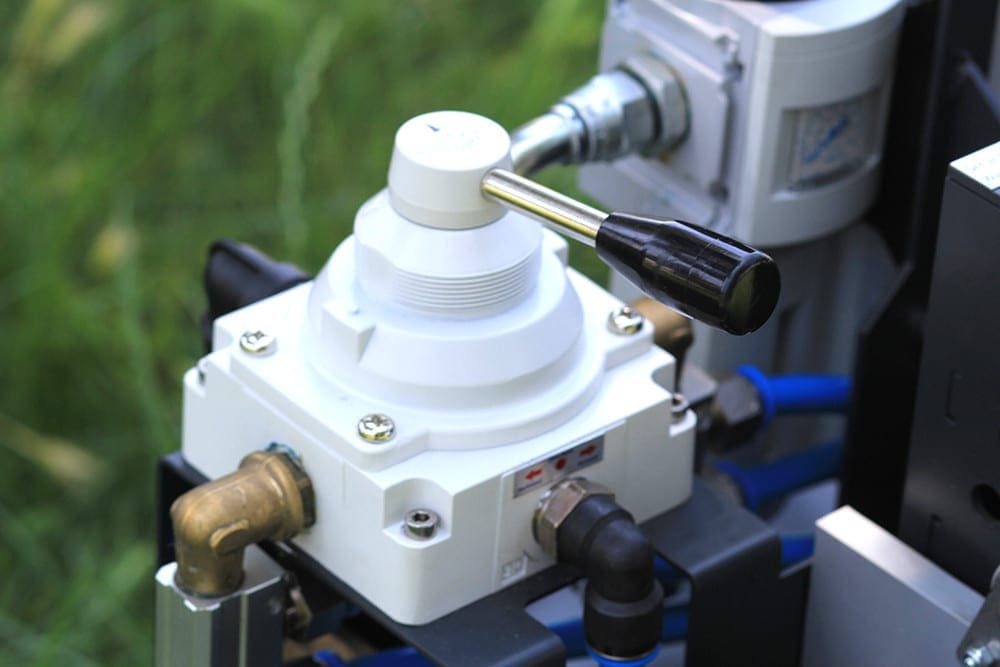

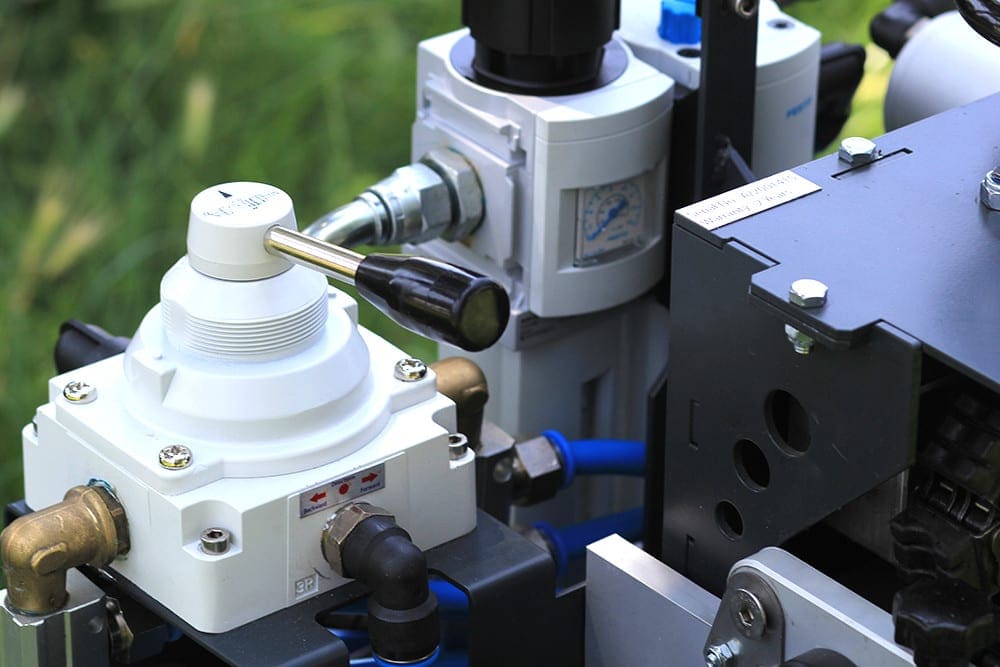

• Bidirektionaler (Vorwärts-Rückwärts) gerichteter Antrieb.

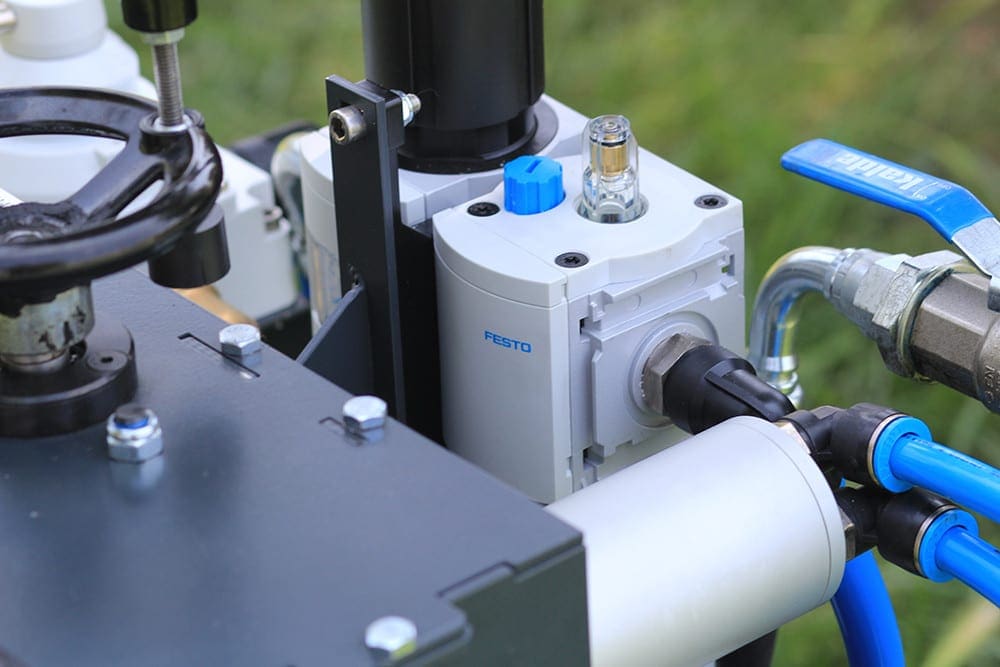

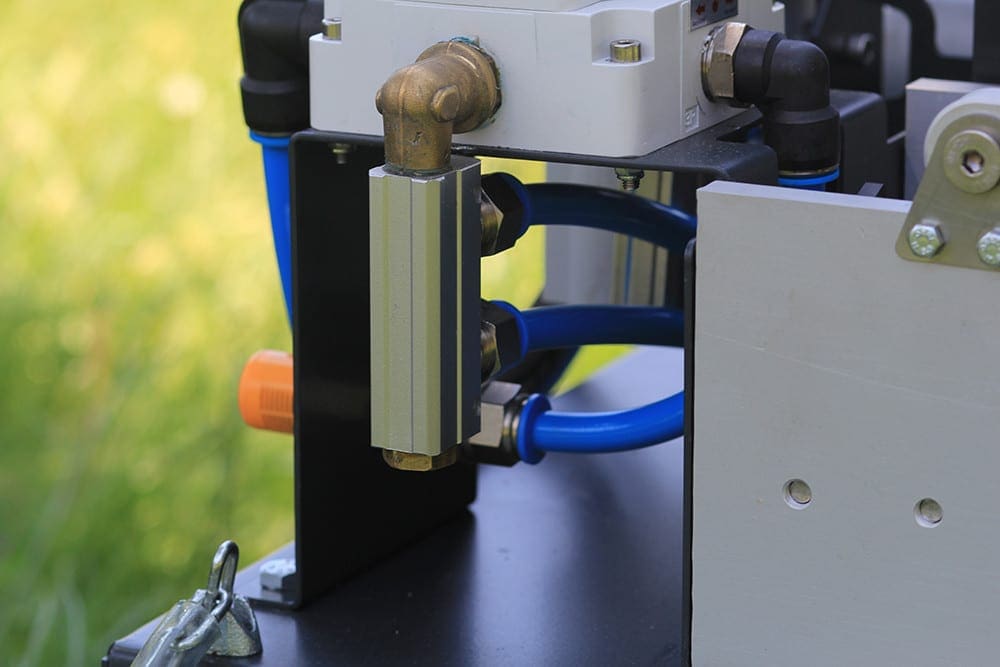

• Anschlusskupplung für Kompressorluft.
• Glasfaserkabelpads für verschiedene Durchmesser (von 8 mm bis 20 mm)
• HDPE-Rohrverbinder für verschiedene Durchmesser (von 14 mm bis 63 mm)
• Spezielle Kettensätze / 9mm-14mm / 14mm / 20mm.
• Separate Teilesätze für jeden Kabeldurchmesser.
• Halbautomatische Axt, die in verschiedenen Durchmessern arbeitet.
• Erstklassige Materialien und Verarbeitung
• 2 Jahre Vollgarantie.
• 10 Jahre Ersatzteilgarantie.

Technische Spezifikationen

Schubkraft:	0 – 300 N
Schubgeschwindigkeit:	0 – 150 m/Tag

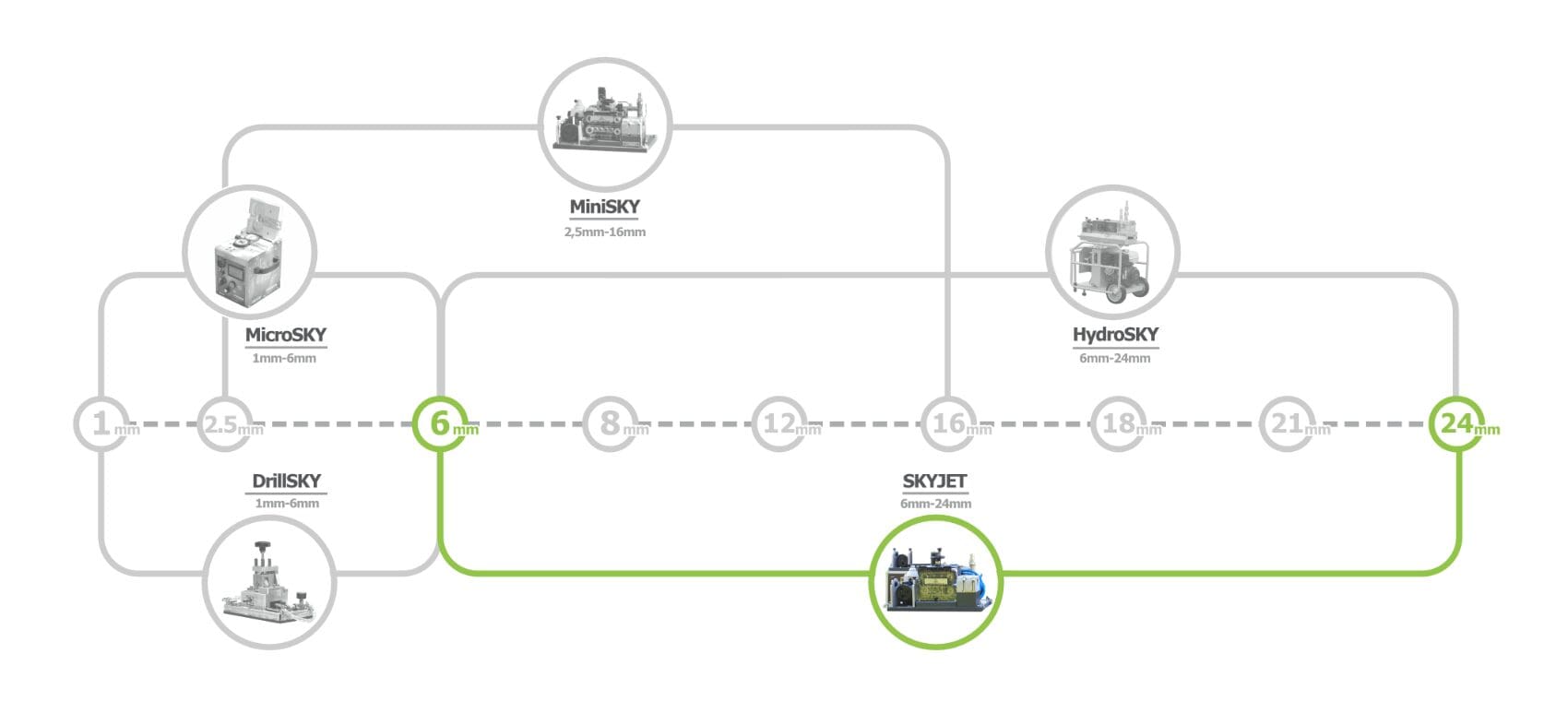

Kabelgröße:	6 – 24 mm
HDPE-Rohrdurchmesser:	14 – 63 mm
Motorantrieb :	Luft (Doppelluftmotor)
Luftverbrauch bis zum empfohlenen Mindestrohrdurchmesser (bei 12 Bar):
0 – 25 mm:	4m³/min 150 CFM
26mm – 30mm:	5m³/min 185 CFM
31mm – 35mm:	7m³/min 250 CFM
36mm – 40mm:	10 m³/min 375 CFM
41mm – 44mm> :	12 m³/min 450 CFM

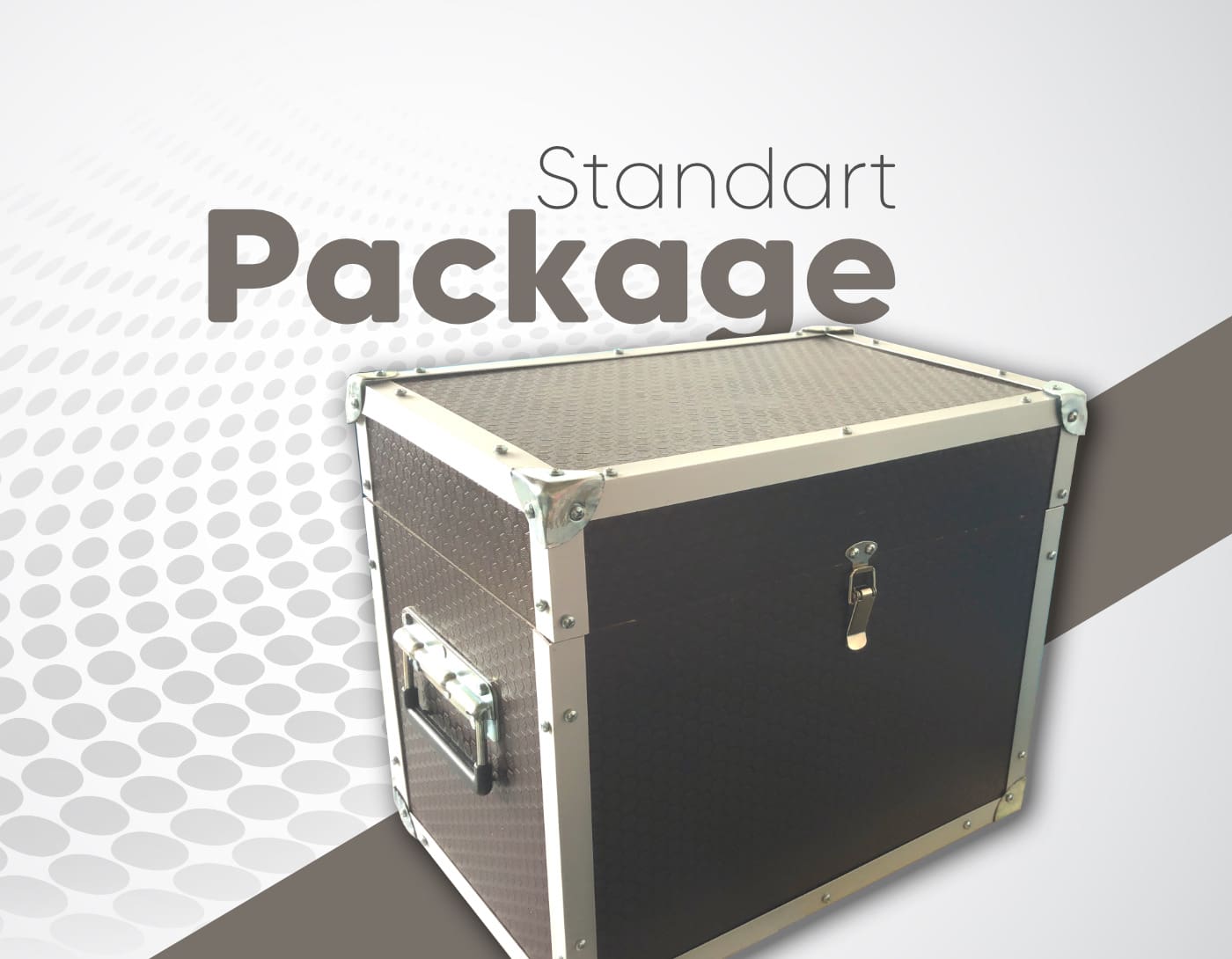

SKYjet-Standardpaket

• Kabelmuttern (je Kabeldurchmesser 5 Stück)
• Kanaladapter-Sets (erforderlich für Ihre Kanaldurchmesser)
• O-Ringe
• 8mm-13mm Kabelbett
• 8-mm-13-mm-Kettensatz
• Inbussätze für Schrauben
• Kompressorschlauchadapter (Koppler)
• 14-mm-18-mm-Kabelbett und Muttern (optional)
• 14-mm-18-mm-Kettensatz (optional)
• Zubehörbox
