MiniSKY Faserblasmaschine Hydraulisch
Bei der hydraulischen Kabeleinblasmaschine MiniSKY handelt es sich um eine Maschine zum Einblasen von Glasfaserkabeln in HDPE-Rohre.
Die Kabeleinblasmaschine MiniSKY führt das Einblasen von Faserkabeln zwischen 2,5 mm und 16 mm durch.

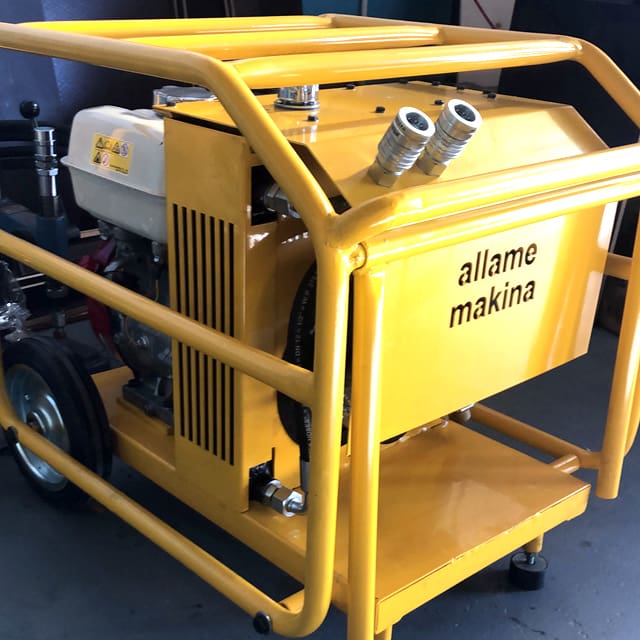

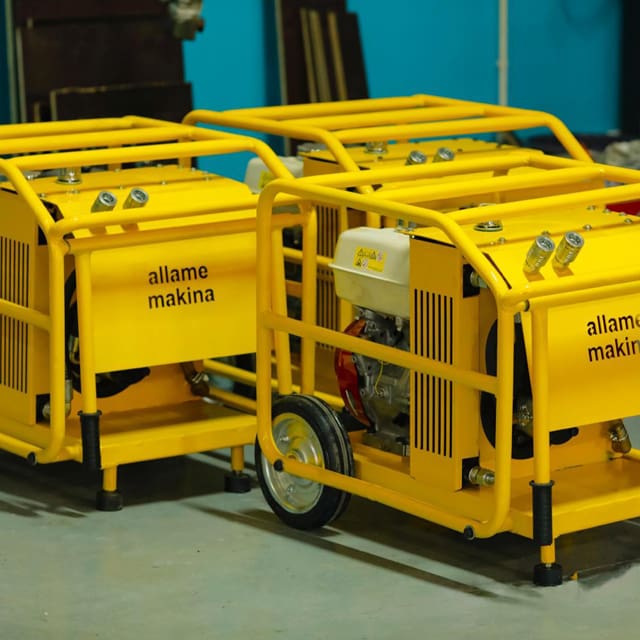

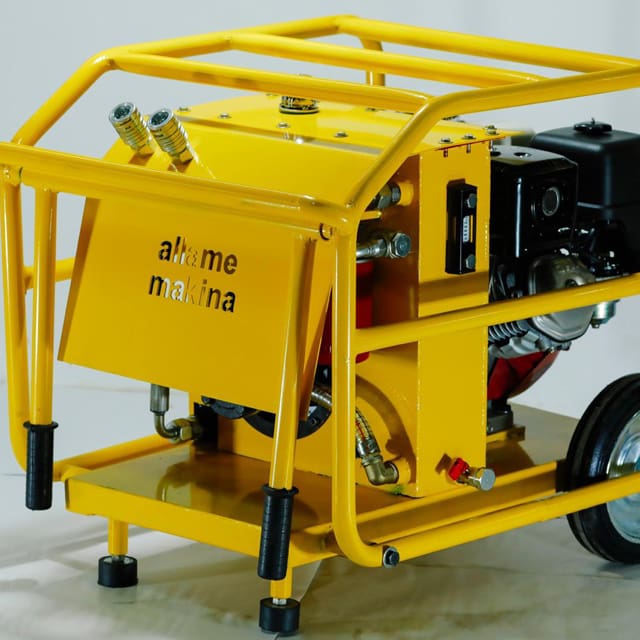

Die hydraulische MiniSKY-Kabeleinblasmaschine enthält einen einzelnen Hydraulikmotor. Es funktioniert mit einem Hydraulikaggregat . Die eingehende hydraulische Kraft kommt direkt von der Antriebseinheit, dem Motor und dem Riemensystem und bewirkt, dass sich die Riemen drehen.
Es gibt auch eine pneumatische Version. Wenn Sie auch die pneumatische Version prüfen möchten , klicken Sie bitte hier
Die empfohlene Mindestluftmenge beträgt 12 bar und 1 m ^ 3 (diese Menge verringert oder erhöht sich je nach Kabel- und Rohrdurchmesser) und ist mit allen Luftkompressoren kompatibel. Notwendiges Anschlusszubehör liegt der Maschine bei.
4 verschiedene Gurtsysteme
Einblasmaschine für Glasfaserkabel für Ihre integrierten Projekte. Standardmäßige Kabel- und Rohrgrößen für die MiniSKY- Kabeleinblasmaschine.
Kabelgrößen: 2,5 mm-3 mm-4 mm-5 mm-6 mm-7 mm-8 mm-9 mm-10 mm-11 mm-12 mm-13 mm-14 mm-15 mm-16 mm (Für jeden Kabeldurchmesser sind auch Kabeldurchführungen und Hydraulikdichtungen im Lieferumfang enthalten.)
Es gibt drei Riemensätze für Kabeldurchmesser.
Gürtelwerkzeugsätze,
2,5 mm-4 mm / 5 mm-8 mm / 9 mm-12 mm / 13 mm-16 mm
HDPE-Rohrgrößensatz (optionale Produktion)
Standard-HDPE-Rohrgrößen: 8 mm – 12 mm – 14 mm – 16 mm – 20 mm – 25 mm – 32 mm, 40 mm, 50 mm
Wenn Ihr Rohrdurchmesser zwischen oder über diesen Maßen liegt, benachrichtigen Sie bitte unseren Vertriebsmitarbeiter.
Bitte kontaktieren Sie uns für weitere Informationen oder eine Bestellung.
Alle für Ihre Projekte erforderlichen Geräte und Hilfsmittel werden mit der Maschine geliefert.
Allgemeine Funktionen von MiniSKY
• Vorwärts-/Rückwärtsrichtungsventil.
• Schnell und einfach zu wechselndes Gurtsystem.
• Mechanischer Meterzähler, der rauen Wetterbedingungen standhält.
• Unterschiedliche Riemengrößen für Kabel mit unterschiedlichen Durchmessern.
• Bidirektionaler (Vorwärts-Rückwärts) gerichteter Antrieb.
• Luftkompressorkupplung .
• Glasfaserkabelpads für verschiedene Durchmesser (von 2,5 mm bis 16 mm)
• HDPE-Rohrverbinder für verschiedene Durchmesser (von 8 mm bis 63 mm)
• Spezielles Getriebesystem
• Halbautomatisches Bandpresssystem
• Rohrdruckmanometer.
• Schnellverbindungselemente.
• Optional austauschbare Rohrapparate unterschiedlicher Durchmesser.
• Sicherheitsschutzkappe
• 2 Jahre Servicegarantie
• Online- und Telefonsupport
• 10 Jahre Ersatzteilgarantie
• Wasserdichte Marine-Contra-Aufbewahrungsbox
• Seine Haupteinsatzgebiete sind Flughäfen, Petro-Pipelines, Telekommunikationsunternehmen, Outdoor-Infrastruktur- und Aufbauprojekte, Glasfaser-Infrastruktur-Unterstützungszentren, industrielle Glasfaser-Rechenzentren FTTH – FTTX.
Technische Spezifikationen
Schubkraft: | 0 – 300 N |
Schubgeschwindigkeit: | 0 – 150 m/min |
Kabelgröße: | 2,5 – 16 mm |
Kanalgröße: | 8 – 63 mm |
Antriebsmotor: | Luft |
Luftverbrauch pro empfohlenem Mindestrohrdurchmesser (bei 12 Bar): | |
0 – 8 mm: | 1m³/min 40-50 CFM |
Von 8 bis 12 mm: | 2m³/min 100-120 CFM |
Von 12 mm bis 16 mm: | 3m³/min 150 CFM |
Von 16 mm bis 20 mm: | 4m³/min 200 CFM |
Von 20 mm bis 32 mm: | 5–6 m³/min 300 CFM |
MiniSKY Standardpaket
• Kabelmuttern (je Kabeldurchmesser 5 Stück)
• Kanaladapter-Sets (erforderlich für Ihre Kanaldurchmesser)
• O-Ringe
• 2,5-4-mm-Kabelbett und Muttern (optional)
• 2,5-mm-4-mm-Kettensatz (optional)
• 5-mm-8-mm-Kabelbett und Muttern
• 5-mm-8-mm-Riemensatz
• Inbussätze für Schrauben
• Kompressorschlauchadapter (Koppler)
• 9-mm-12-mm-Kabelbett und Muttern (optional)
• 9-mm-12-mm-Riemensatz (optional)
• 13-mm-16-mm-Kabelbett und Muttern (optional)
• 13-mm-16-mm-Riemensatz (optional)
• Zubehörbox
Video für MiniSKY
Fotogalerie für MiniSKY
Durchmesserbereiche von Glasfaserkabeln
Häufig gestellte Fragen.
MiniSKY Hydraulic wurde für das Einblasen von Mikrorohrkabeln entwickelt und kann über größere Distanzen von 2,5 mm bis 16 mm blasen. Es verfügt über einen Hydraulikmotor für perfekte Ergebnisse.
Das Wettsystem der MiniSKY-Faserblasmaschinen besteht aus Gummimaterial, das Ihr Kabel ohne Beschädigung einblasen kann. Eine glatte Oberfläche sorgt dafür, dass Ihr Kabel leichter in den Kanal geblasen werden kann.
Es ist sehr einfach, den Riemen zu wechseln, wenn Sie andere Kabeldurchmesser benötigen. Nur in einer Minute. Wir haben auch ein Video dazu. Fragen Sie einfach unsere Vertriebsabteilung nach Videos zum Wechseln des Riemens der Faserblasmaschinen.
