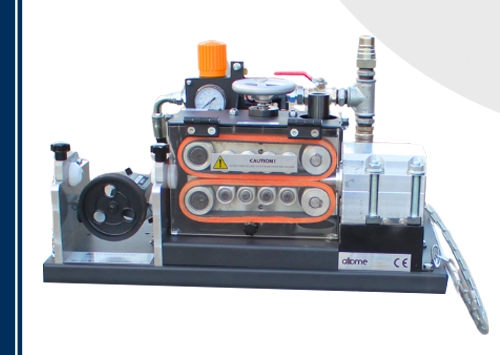

MiniSKY Faserblasmaschine Pneumatisch
Die MiniSKY-Fasereinblasmaschine ist eine Maschine zum Einblasen von Glasfaserkabeln in HDPE-Rohre.
Die MiniSKY Kabel-Einblasmaschine führt das Einblasen von Glasfaserkabeln zwischen 2.5 mm bis 16 mm.
Die MiniSKY-Faserblasmaschine enthält einen einzelnen Luftmotor. Dabei wird die Druckluft vom Kompressor in den Luftmotor und das Rohr geleitet. Die einströmende Druckluft treibt den Motor und das Riemensystem direkt an und versetzt die Riemen in Rotation.
Die empfohlene Mindestluftmenge beträgt 12 bar und 1 m ^ 3 (diese Menge verringert oder erhöht sich je nach Kabel- und Rohrdurchmesser) und ist mit allen Luftkompressoren kompatibel. Alle erforderlichen Anschlussadapter werden mit der Maschine mitgeliefert.
4 verschiedene Gurtsysteme
Glasfaserkabel-Einblasmaschine für Ihre integrierten Projekte Standardkabel und Rohrgrößen , die für die MiniSKY Kabel-Einblasmaschine verwendet werden.
Kabelgrößen: 2.5mm-3mm-4mm-5mm-6mm-7mm-8mm-9mm-10mm-11mm-12mm-13mm-14mm-15mm-16mm (Bei jedem Kabeldurchmesser, werden auch Kabeldurchführungen und Hydraulikdichtungen geliefert.)
Es gibt vier verschiedene Riemensätze für verschiedene Kabeldurchmesser.
Gurtsätze;
2,5mm-4mm / 5mm-8mm / 9mm-12mm / 13mm-16mm
HDPE-Rohrgrößensatz (optionale Produktion)
Standard Hdpe-Rohrgrößen: 8mm-12mm-14mm-16mm-20mm-25mm-32mm-40mm-50mm
Wenn Sie einen Rohrdurchmesser zwischen oder über diesen Abmessungen haben, benachrichtigen Sie bitte unseren Vertriebsmitarbeiter.
Bitte kontaktieren Sie uns für weitere Informationen oder eine Bestellung.
Alle für Ihre Projekte benötigten Geräte und Hilfsmittel für Ihre Projekte werden mit der Maschine geliefert.
Allgemeine Funktionen von MiniSKY
• Vorwärts-/Rückwärtsrichtungsventil.
• Schnell und einfach zu wechselndes Gurtsystem.
– Digitaler Zähler , der die Geschwindigkeit und den Zählerstand zählt.
• Unterschiedliche Riemengrößen für Kabel mit unterschiedlichen Durchmessern.
• Bidirektionaler (Vorwärts-Rückwärts) gerichteter Antrieb.
• Luftkompressorkupplung .
– Glasfaserkabelpads für verschiedene Durchmesser (von 2.5mm bis 16mm)
– HDPE-Rohrverbinder für verschiedene Durchmesser (von 8mm bis 63mm)
– Spezialgetriebe
– Halbautomatischesautomatisches Bandpressensystem
– Rohrdruckmanometer.
• Schnellverbindungselemente.
• Optional austauschbare Rohrapparate unterschiedlicher Durchmesser.
• Sicherheitsschutzkappe
– 2 Jahre Service-Garantie
– Online- und Telefon-Support
– 10 Jahre Ersatzteilgarantie
– Wasserdichte Marine-contra storage box
– Die Haupteinsatzgebiete sind Flughäfen, Petro-Pipelines, Telekommunikationsunternehmen, Outdoor-Infrastruktur- und Aufbauprojekte, Zentren zur Unterstützung von Glasfaserinfrastrukturen, industrielle Glasfaserdatenzentren FTTH – FTTX.
Technische Spezifikationen
| Druckkraft: | 0 – 300 N |
| Schiebegeschwindigkeit: | 0 – 150 m/min |
| Kabelgröße: | 2,5 – 16 mm |
| Größe des Kanals: | 8 – 63 mm |
| Antriebsmotor: | Luft |
| Luftverbrauch pro empfohlenem Mindestrohrdurchmesser (bei 12 Bar): | |
| 0 – 8mm : | 1m³/min 40-50 CFM |
| Von 8 bis 12 mm: | 2m³/min 100-120 CFM |
| Von 12mm bis 16mm : | 3m³/min 150 CFM |
| Von 16mm bis 20mm : | 4m³/min 200 CFM |
| Von 20mm bis 32mm : | 5-6m³/min 300 CFM |
MiniSKY Standardpaket
– Kabelmuttern (je Kabeldurchmesser 5 Stück)
– Kanaladapter-Sets (Erforderlich Ihre Kanaldurchmesser )
– O-Ringe
– 2,5mm-4mm Kabelbett & Nutrings (Optional)
– 2,5mm-4mm Kettensatz (Optional)
– 5mm-8mm Kabelbett & Muttern
– 5mm-8mm Riemensatz
– Inbusschlüssel für Schrauben
– Kompressorschlauchadapter (Kupplung)
– 9mm-12mm Kabelbett & Muttern (optional)
– 9mm-12mm Riemensatz (optional)
– 13mm-16mm Kabelbett & Muttern (optional)
– 13mm-16mm Riemensatz (optional)
– Zubehörbox
Video für MiniSKY
Fotogalerie für MiniSKY
Durchmesserbereiche von Glasfaserkabeln
Häufig gestellte Fragen.
MiniSKY wurde für den Einblasprozess von Mikrorohrkabeln entwickelt, der von 2,5 mm bis 16 mm blasen kann. Es verfügt über einen Luftmotor für perfekte Ergebnisse.
Das Wettsystem der MiniSKY-Faserblasmaschinen besteht aus Gummimaterial, das Ihr Kabel ohne Beschädigung einblasen kann. Eine glatte Oberfläche sorgt dafür, dass Ihr Kabel leichter in den Kanal geblasen werden kann.
Es ist sehr einfach, den Riemen zu wechseln, wenn Sie andere Kabeldurchmesser benötigen. Nur in einer Minute. Wir haben auch ein Video dazu. Fragen Sie einfach unsere Vertriebsabteilung nach Videos zum Wechseln des Riemens der Faserblasmaschinen.
