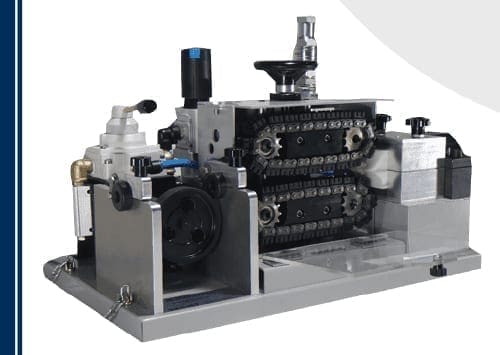

آلة نفخ الكابلات SKYJET

SkyJET هي آلة تستخدم في نفخ كابلات الألياف الضوئية في أنابيب HDPE. يحتوي على اثنين من محركات الهواء الهوائية. تعمل هذه المحركات مع هواء عالي الضغط. لذلك ، ما عليك سوى استخدام ضاغط هواء لتفجير كابلات الألياف الضوئية في أنبوب HDPE.

الحد الأدنى الموصى به لضغط الهواء 12 بار / 10 م³ / دقيقة. (40 مم HDPE الأنابيب)
لا تنس أن الكمية الموصى بها من ضغط الهواء مرتبطة ارتباطًا مباشرًا بقطر أنبوب Hdpe الخاص بك. لهذا السبب ، فإن كمية الهواء التي ستستخدمها لها أهمية كبيرة. تحتاج إلى توفير ضغط مرتفع ومعدل تدفق هواء لسحب الكابل الطويل.
إذا لم تكن متأكدًا من الضاغط الذي ستستخدمه ، يمكنك الحصول على معلومات مفصلة من مندوب المبيعات الخاص بك.

قطر الأنبوب 40 مم لـ SkyJET

يتم إنتاج آلة SkyJET القياسية لأنبوب قطره 40 مم . يتم إنتاج أجزاء التنظيم للأنابيب التي يقل قطرها عن 40 مم أو يزيد عنها. في الحالات التي يكون فيها قطر الأنبوب أكثر من 40 مم ، يتم توصيل وصلات الأنابيب إلى صندوق المخرج وفقًا لقطر وصلة الخط المطلوب.
يجب عليك إبلاغنا بقطر الأنبوب الخاص بك مع طلبك.

عملية سهلة

يتم توفير جميع الأجزاء والمعدات اللازمة لعملية تركيب كابل الألياف الضوئية مع الجهاز. تستمد SkyJET طاقتها من ضاغط الهواء وتنقلها إلى محركات الهواء. بهذه الطريقة ، لا تحتاج إلى أي مصدر طاقة إضافي. تحتاج فقط إلى تجميع محول الضاغط على الجهاز. تأتي هذه المحولات مع الجهاز كمجموعة. بالإضافة إلى ذلك ، يتم توفير جهاز توصيل الضاغط مجانًا مع الجهاز.

أحجام الكابلات والأنابيب القياسية

الأحجام القياسية للكابلات والأنابيب المستخدمة في آلة نفخ الكابلات SkyJET

أحجام أنابيب Hdpe القياسية: 12mm-14mm-16mm-20mm-25mm-32mm-40mm-50mm-63mm
(مع كل قطر كابل ، يتم أيضًا توفير وسادات الكابلات وحلقات التثبيت.)

هناك 4 مجموعات من السلاسل لأقطار الكابلات.
مجموعة سلسلة 6mm-8mm
مجموعة سلسلة 9mm-13mm
مجموعة سلسلة 14mm-18mm ومجموعة سلسلة 19mm-24mm

أبعاد أنابيب Hdpe

أحجام أنابيب HDPE: 20mm-25mm-32mm-40mm-50mm-63mm

إذا كان لديك قطر أنبوب بين هذه الأبعاد ، فيرجى إخطار مندوب المبيعات لدينا.

يرجى الاتصال بنا للحصول على مزيد من المعلومات أو تقديم الطلب.

ميزات SkyJET العامة

• مقياس الياردات الميكانيكي المقاوم للظروف الجوية القاسية.
• دافع الكابلات محركان هوائيان متزامنان بالهواء المضغوط.
• الدفع الموجه ثنائي الاتجاه (للأمام إلى الخلف).
• اقتران توصيل ضاغط الهواء.
• حشوات كبلات الألياف الضوئية بأقطار مختلفة (من 8 مم إلى 20 مم)
• موصلات أنابيب HDPE بأقطار مختلفة (من 14 مم إلى 63 مم)
• مجموعات السلاسل الخاصة / 9mm-14mm / 14mm / 20mm.
• مجموعات منفصلة من الأجزاء لكل قطر كابل.
• أكسر نصف أوتوماتيكي يعمل بأقطار مختلفة.
• مواد من الدرجة الأولى وصنعة
• ضمان كامل لمدة سنتين.
• ضمان على قطع الغيار لمدة 10 سنوات.

المواصفات الفنية

قوة الدفع:	0-300 شمالاً
سرعة الدفع:	0 – 150 م / داك
حجم الكابل:	6-24 مم
قطر الأنبوب HDPE:	14 – 63 ملم
موتور درايف:	هواء (محرك هواء مزدوج)
استهلاك الهواء إلى الحد الأدنى لقطر الأنبوب الموصى به (عند 12 بار):
0-25 مم:	4m³ / دقيقة 150 CFM
26 مم – 30 مم:	5m³ / دقيقة 185 CFM
31 مم – 35 مم:	7m³ / دقيقة 250 CFM
36 مم – 40 مم:	10m³ / دقيقة 375 CFM
41 مم – 44 مم> :	12m³ / دقيقة 450 CFM

حزمة سكاي جيت القياسية

• صواميل الكابلات (قطر كل كابل 5 قطع)
• مجموعات محولات مجاري الهواء (تتطلب أقطار مجاري الهواء)
• O- الحلقات
• سرير كابل 8mm-13mm
• مجموعة سلسلة 8mm-13mm
• مجموعات ألين للبراغي
• محول خرطوم الضاغط (قارنة التوصيل)
• سرير وكابل 14mm-18mm & nutrings (اختياري)
• مجموعة سلسلة 14 مم -18 مم (اختياري)
• صندوق اكسسوارات
