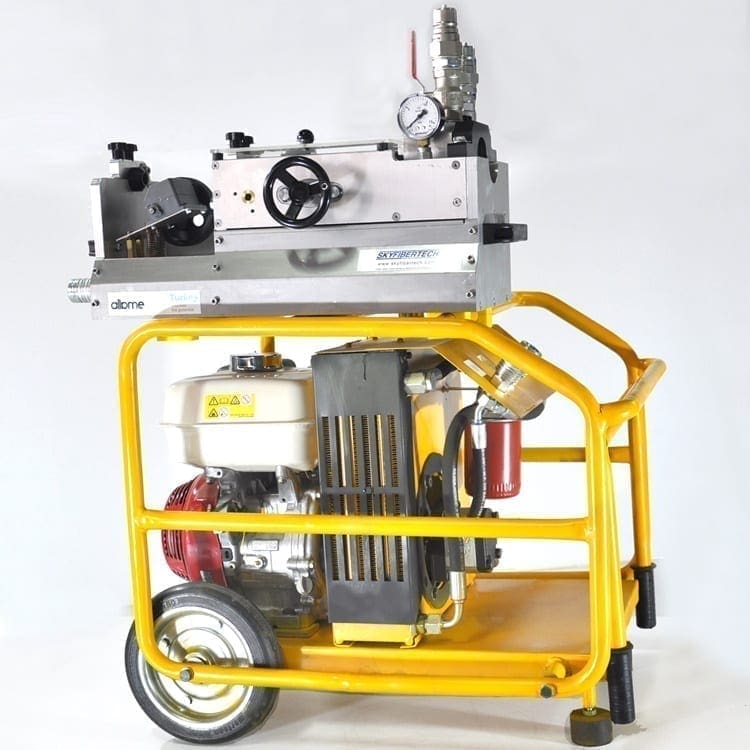

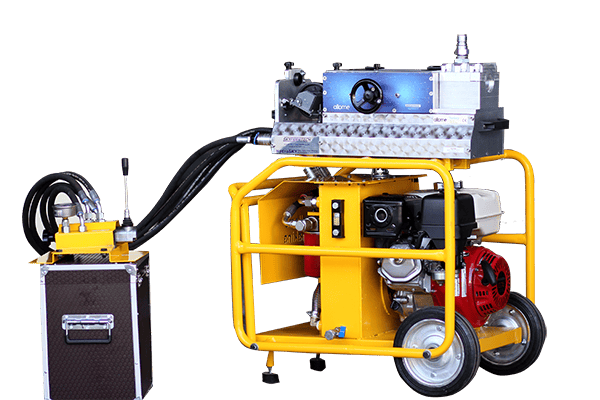

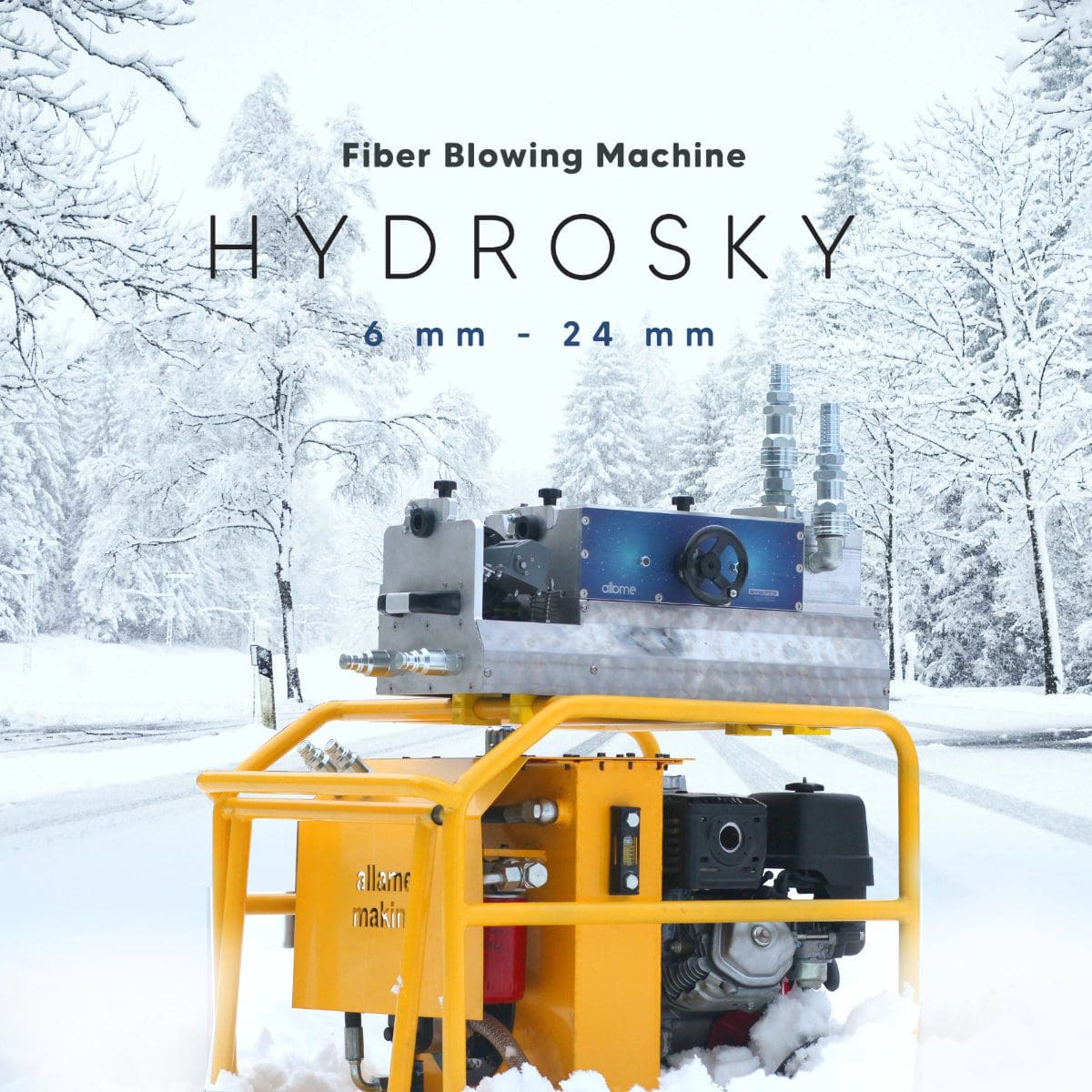

Кабелепродувочная машина HydroSky
HydroSKY – это машина для задувки волоконно-оптических кабелей в трубы из ПНД, работающая от гидравлической силовой установки и способная работать с гидромоторами. Кабелераздувочная машина HydroSKY производит раздув волоконных кабелей диаметром от 6 до 24 мм.

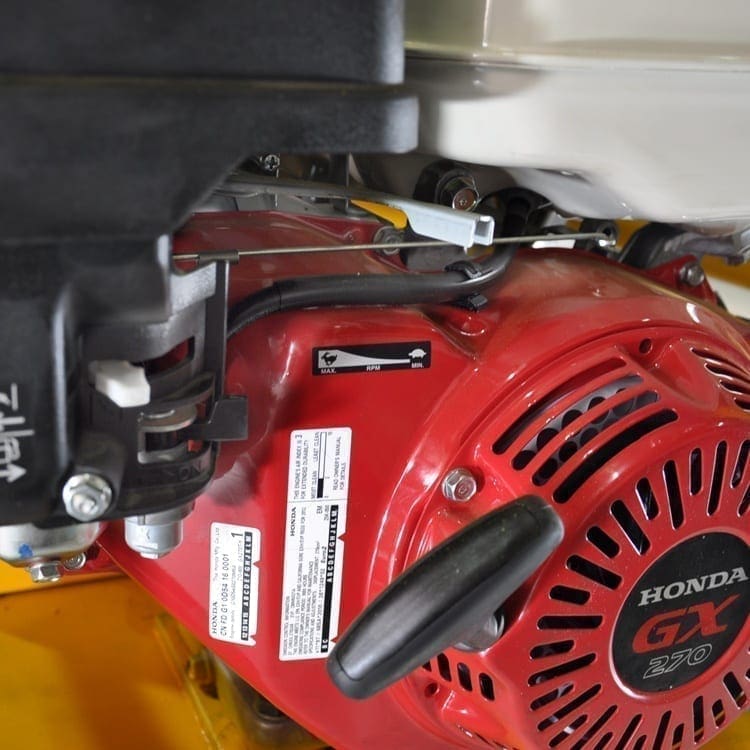

Гидравлическая кабелепродувочная машина HydroSKY является самой мощной в своем классе. На машине установлен бензиновый двигатель мощностью 9 л.с.(Honda Gx270). Кроме того, он обеспечивает бесперебойную работу благодаря системе охлаждения и фильтрации в силовом агрегате.
Кабелепродувочная машина HydroSKY обеспечивает давление масла 8 литров в минуту при емкости гидравлического масла 20 литров. Благодаря съемному блоку управления HydroSKY может легко продувать оптоволоконный кабель даже в сложных условиях.
Основные области его применения – аэропорты, нефтепроводы, телекоммуникационные компании, проекты наружной инфраструктуры и надстройки, центры поддержки волоконно-оптической инфраструктуры, промышленные волоконно-оптические центры обработки данных FTTH – FTTX.
До 180 метров тяги в минуту
Он проталкивает ваши волоконно-оптические кабели (бронированные или небронированные) со скоростью до 180 метров в минуту. Рекомендуемая величина скорости зависит от диаметра кабеля.
Рекомендуемое давление воздуха 12 бар 10 м³/мин (для 40-мм трубы Hdpe)
Продувка гидравлического кабеля
Он отлично справляется с гидравлической продувкой кабеля благодаря своей сильной структурной сбалансированности. После присоединения 2 гидравлических шлангов к гидроагрегату он легко готов к работе. Благодаря эргономичной конструкции его удобно носить с собой повсюду. Он адаптируется к любым условиям благодаря простому в использовании блоку управления.
В блоке продувки кабелей установлен дополнительный счетчик.
Она чрезвычайно успешно применяется в процессах продувки длинных кабелей.
*С помощью нашей машины вы можете легко забрасывать кабели на расстояние до 6000 метров. (Это расстояние напрямую зависит от условий вашего проекта). Для увеличения дальности обдува можно дополнительно установить приток воды.
HydroSKY начинает работать после подключения кабелевыдувной машины к компрессору с помощью муфты воздушного шланга.

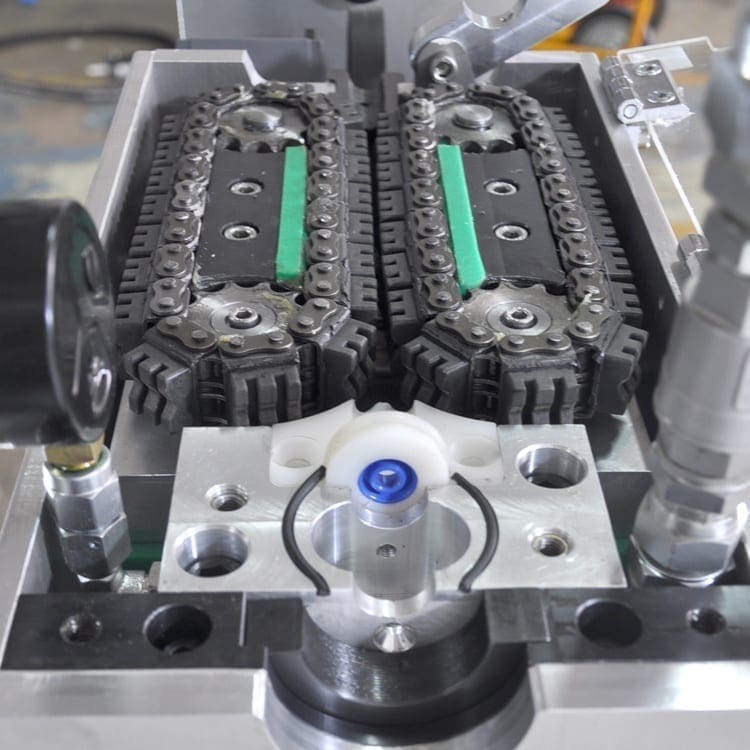

3 различные системы ремней (комплекты цепей)
Машина для раздува волоконно-оптического кабеля для ваших комплексных проектов
Наборы цепных рядов;
4 мм-7 мм / 8 мм-13 мм / 14 мм-18 мм и 19 мм-24 мм
Набор типоразмеров воздуховодов (опционально может быть изготовлен любого диаметра)
Все оборудование и вспомогательная аппаратура, необходимые для реализации ваших проектов, поставляются вместе со станком.
Общие характеристики HydroSKY
- Лучший вариант для продувки на большие расстояния.
- Система быстрой и легкой замены цепи.

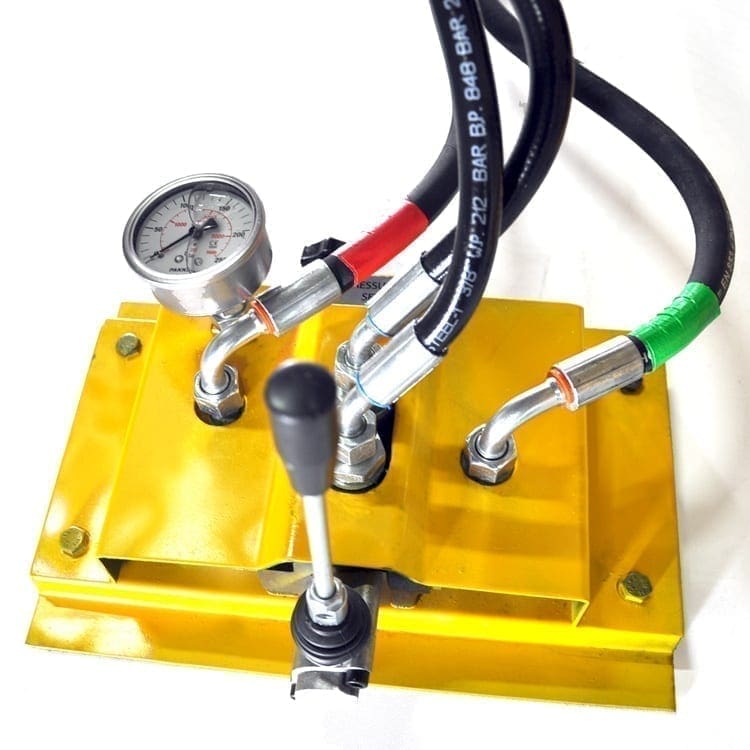

- Пульт дистанционного управления
- Встроенная гидравлическая станция (давление масла 8 литров в минуту при использовании Honda Gx270)
- Различные размеры ленты для кабелей разного диаметра.
- Специальная система передач
- Полуавтоматическая система прессования ленты
- Манометр для измерения давления в трубе.
- Быстроразъемные соединительные элементы.
- Опционально взаимозаменяемые трубные аппараты различных диаметров.
- Защитный колпачок
- 2-летняя сервисная гарантия
- 10-летняя гарантия на запасные части
- Водонепроницаемый ящик для хранения из морского контура
Технические характеристики
| Толкающее усилие: | 0 – 100 кг |
| Скорость толкания: | 0 – 180 м/мин |
| Размер кабеля : | Наружный диаметр 6 – 24 мм |
| Диаметр труб Hdpe: | 20 – 63 мм O.D PLB |
| Система гидравлического привода :: | 100 бар (макс.) |
| Использование функций : | |
| Honda Motor : Gx270 | 9 л.с. Бензин |
| Емкость гидравлического масла: (заполняется пользователем) | 25 литров |
| Система подключения : | |
| Сверхпрочный гидравлический шланг (мин.): 25 мм (1″): | Соединительный шланг компрессора не входит в комплект поставки машины. |
| Рабочее давление : | 12 Бар |
| Расход воздуха на минимальный рекомендуемый диаметр трубы (при 12 бар) : | |
| 0 – 25 мм : | 4 м³/мин 150 CFM |
| 26 мм – 30 мм : | 5 м³/мин 185 CFM |
| 31 мм – 35 мм : | 7 м³/мин 250 CFM |
| 36 мм – 40 мм : | 10 м³/мин 375 CFM |
| 41 мм – 44 мм >: | 12 м³/мин 450 CFM |
Пакет HydroSKY Standart
– Гайки для кабеля (каждый диаметр кабеля 5 шт.)
– Наборы адаптеров для воздуховодов (требуемые диаметры воздуховодов)
– Кольца круглого сечения
– Кабельное основание 8 мм-13 мм
– Набор цепей 8 мм-13 мм
– Наборы шестигранников для болтов
– Переходник для шланга компрессора (Coupler)
– 14-18 мм Кабельные шины и гайки (опция)
– Комплект цепей 14-18 мм (опция)
– Кабельная прокладка и гайки 18 мм-24 мм (опция)
– Комплект цепей 18 мм-24 мм (опция)
– Коробка для принадлежностей
Видео для HydroSKY
Фотогалерея для HydroSKY

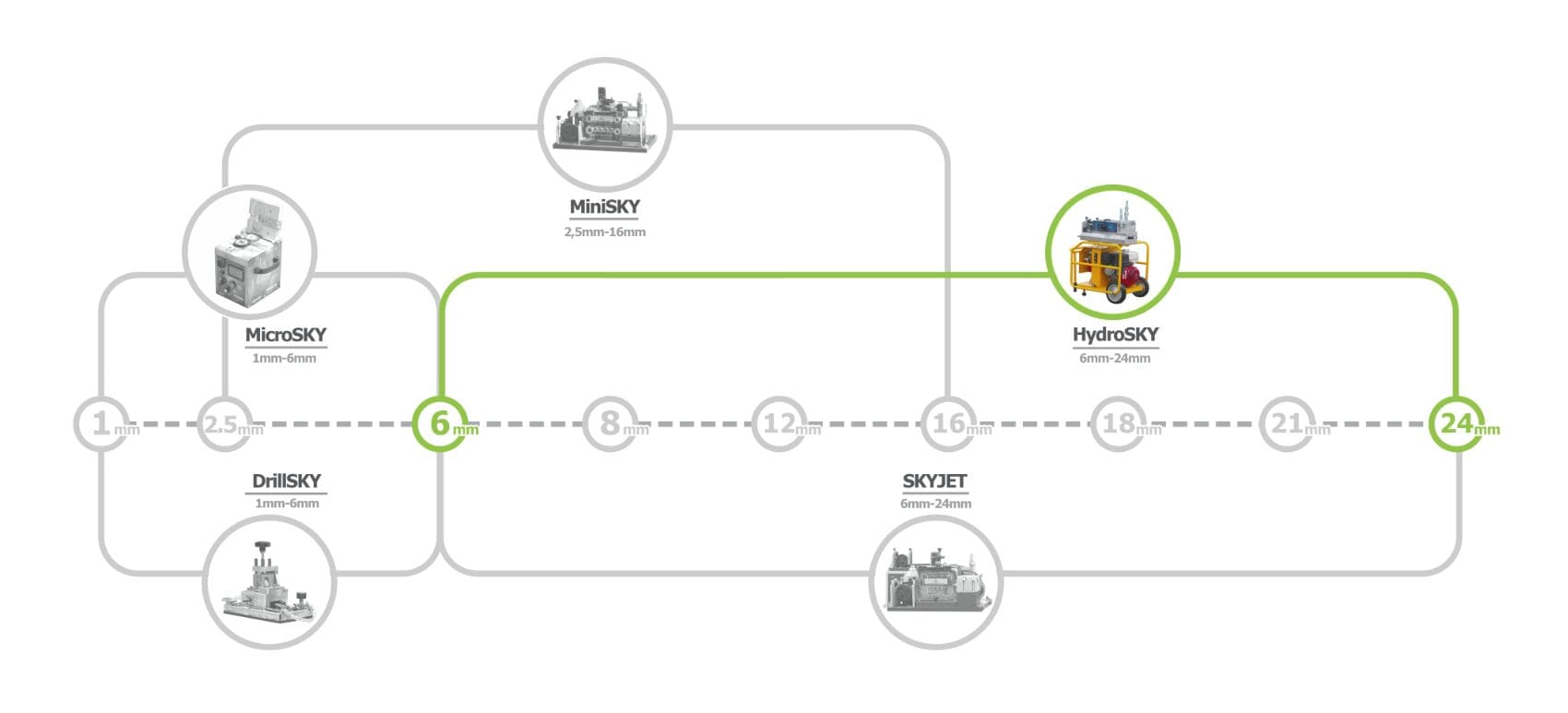

Диапазоны диаметров волоконно-оптических кабелей
Часто задаваемые вопросы.
HydroSKY предназначен для больших кабелей или многотрубных / кабелевыдувных машин. Если Вам требуется большая мощность для волоконно-оптических кабелей, мы предлагаем HydroSKY. (Пожалуйста, свяжитесь с нами для получения более подробной информации)
Эта машина может производить продувку в диапазоне диаметров от 6 до 24 мм. Каждый комплект ремней может охватывать: 6 мм-10 мм / 10 мм-14 мм / 14 мм-18 мм / 18 мм-24 мм (мы можем производить до 30 мм).
Если диаметр вашего кабеля меньше 6 мм, мы предлагаем использовать станок MiniSKY или SKYJET. Потому что если подать большую мощность на тонкие кабели, то можно сломать кабель.
Цена; Существует большая разница между аналогичными машинами.
Качество; Более тысячи довольных клиентов.
Многовариантность; Наши клиенты используют гидравлическую силовую установку отдельно (буровые станки и т.д.) Также на этой машине имеется многокабельная и канальная система. Это означает, что с помощью HydroSKY можно продуть несколько кабелей или трубок.
